1. 应用范围

　

	此种软跳线的两端引脚被弯曲成特殊的形状,能够更紧地插入PCB线路板的焊接孔并且卡住,在焊接时不易掉出。 (点击左边图片去放大观看)
	此种软跳线的一端是焊接引脚;另外一段被装配胶壳插座(Housing),可以很方便的在线路板的排针连接器上进行插入或拔出。 (点击左边图片去放大观看)

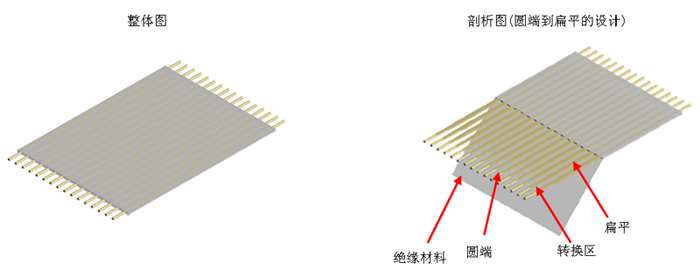

2.设计特点(装配图)

　

软跳线: 压力均匀分布在整个弯曲区域 并且加强了两头的焊接端子	普通跳线: 两头的焊接端子容易折弯并且断裂

3.软跳线规格

   3.1 间距:1.27mm,2.0mm,2.54mm,3.50mm(对于 其它间距,我们能按照客户的要求进行定制)

   3.2 导体数目:1 to 80(1.27mm pitch),1 to 50(2.0mm pitch),1 to 40(2.54mm pitch),1 to 10(3.50mm pitch)

   3.3 绝缘材质:Polyester,Nomex,Kapton,Teflon,Pen,这些材料来自于美国杜邦公司.

   3.4 导体材质:铜线(镀锡或镀金)

4.绝缘材质特性

绝缘材质	Polyester (PET)	Nomex (Aramid)	Teflon (FEP)	Kapton (Polyimide)
间距	2.54mm	2.54mm	2.54mm	2.54mm
线规	24AWG	24AWG	24AWG	24AWG
UL阻燃级别	VW-1	VW-1	VW-1	VW-1
绝缘阻抗(在DC500V)	1×1012Ω	2×1012Ω	2×1012Ω	2×1012Ω
电容(皮法拉/脚)	10.2pF/ft	8.9pF/ft	10.5pF/ft	9.1pF/ft
特性阻抗	118Ω	123Ω	101Ω	112Ω
额定温度	105℃	125℃	150℃	150℃
额定电流	3A	3A	3A	3A
额定电压	300V	300V	300V	300V
最小耐电压(在1分钟)	2000V	2000V	2000V	2000V
最小弯曲半径	1mm	1mm	1mm	1mm

下载

◆软跳线.pdf(1.5MB)

5.成品特性
