Flexible Jumper Kabel - Hochleistungsverbindungslösungen
1. Anwendungsbereich
Anpassbare Polzahl
Einfache Installation
Board-to-Board Verbindung
Gebogene Pins für sichere Verbindung
Diese verbogenen Pins werden in die Löcher der Leiterplatte eingesteckt und halten beim Löten sicher, ohne leicht herauszufallen.
(Klicken Sie auf das Bild links zur Vergrößerung)
Diese flexible Jumper-Kabel dienen zur Verbindung zwischen Board und Board. Sie können wiederholt gebogen werden, ohne Schaden zu nehmen. Die Rund-zu-Flach-Leiterausführung und integrierte Konstruktion bieten mehr Zuverlässigkeit gegenüber Vibrationen und eine längere Lebensdauer als konventionelle Verkabelungssysteme. Eingesetzt wird sie in Elektrogeräten, Telekommunikationssystemen, industrieller Elektronik, elektrischer Ausrüstung, militärischen und Luft- und Raumfahrtanwendungen.

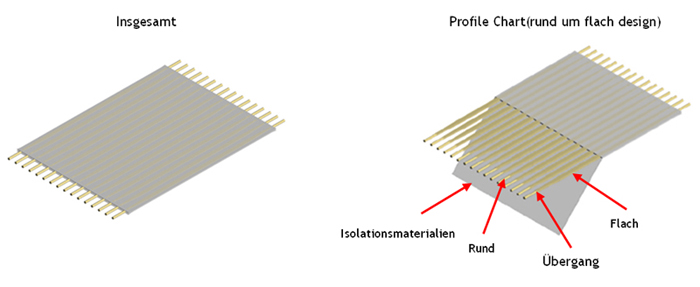

2. Konstruktionsmerkmale (Zusammenbauzeichnung)
Flexible Jumper Kabel
Spannungen verteilen sich gleichmäßig über den gesamten Jumper
Konventionelle Jumper Kabel
Leicht zu biegen und zu brechen
3. Flexible Jumper Kabel Spezifikation
3.1 Pitch: 1.27mm, 2.0mm, 2.54mm, 3.50mm (andere Pitch auf Kundenwunsch)
3.2 Polzahl: 1 zu 80 (1.27mm), 1 zu 50 (2.0mm), 1 zu 40 (2.54mm), 1 zu 10 (3.50mm)
3.3 Isolationsmaterialien: Polyester, Nomex, Polyimide, PEN
3.4 Leitungsmaterialien: Kupferdraht (blank, verzinnt, vernickelt oder vergoldet)
4. Produktmerkmal
Hinweis: Diese Daten basieren auf Stichproben mit 2.54 mm pitch
| Parameter | Polyester (PET) | PEN | Nomex (Aramid) | Kapton (Polyimide) |
|---|---|---|---|---|
| Isoliermaterial | Polyester (PET) | PEN | Nomex (Aramid) | Kapton (Polyimide) |
| Pitch | 2.54mm | 2.54mm | 2.54mm | 2.54mm |
| Drahtgröße (AWG) | 24AWG | 24AWG | 24AWG | 24AWG |
| UL Entflammbarkeit | VW-1 | VW-1 | VW-1 | VW-1 |
| Isolationswiderstand bei DC500V | 1×10¹² Ω | Keine Testdaten | 2×10¹² Ω | 2×10¹² Ω |
| Kapazität (picofarad/foot) | 10.2pF/ft | Keine Testdaten | 8.9pF/ft | 9.1pF/ft |
| Charakteristische Impedanz | 118 Ω | Keine Testdaten | 123 Ω | 112 Ω |
| Betriebstemperatur - Standard | -40 bis 105℃ | -40 bis 125℃ | -40 bis 125℃ | -40 bis 150℃ |
| Betriebstemperatur - High Tg | N/A | -40 bis 150℃ | -40 bis 170℃ | -40 bis 170℃ |
| Strombelastbarkeit | 3A | 3A | 3A | 3A |
| Nennspannung | 300V | 300V | 300V | 300V |
| Spannungsfestigkeit bei 1 min. | 2000V | 2000V | 2000V | 2000V |
| Min. Biegeradius | 1mm | 1mm | 1mm | 1mm |
| Löttemperatur | 250℃/4 Sekunden | 250℃/30 Sekunden | 300℃/60 Sekunden | 300℃/60 Sekunden |
Technische Dokumentation
Laden Sie unser detailliertes Technologie-Datenblatt herunter für vollständige Spezifikationen und technische Details.
Technologie Datenblatt.pdf herunterladen (1.613MB)5. Endprodukt Technische Daten
Polyester Jumper Kabel
- Niedrige Kosten
- Die inhärente Spannungsfestigkeit
- Mechanische Festigkeit
- Thermische Stabilität
- Nichttoxisch/schwer entflammbar
Nomex Jumper Kabel
- Die inhärente Spannungsfestigkeit
- Mechanische Festigkeit
- Thermische Stabilität
- Lötwärmebeständigkeit (300℃ oder höher)
- Chemische Beständigkeit (säure- und alkalibeständig)
- Kältebeständigkeit
- Nicht feuchtigkeitsempfindlich
- Strahlenbeständigkeit
- Nichttoxisch/schwer entflammbar
Kapton Jumper Kabel
- Die inhärente Spannungsfestigkeit
- Mechanische Festigkeit
- Thermische Stabilität
- Lötwärmebeständigkeit (300℃ oder höher)
- Chemische Beständigkeit (säure- und alkalibeständig)
- Widerstandsfähig gegen extrem hohe und niedrige Temperaturen
- Strahlenbeständigkeit
- Nichttoxisch/schwer entflammbar
PEN Jumper Kabel
- Hohe elektrische Zuverlässigkeit
- Robuste mechanische Leistungsfähigkeit
- Hohe Widerstandsfähigkeit gegen Löttemperaturen
- Hervorragende chemische und Feuchtigkeitsbeständigkeit
- Langzeitbeständigkeit
